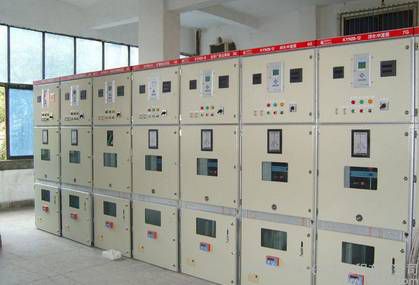

    【漲姿勢】高壓配電櫃各櫃型的作用

    發布日期:2019-05-07 作者:來源於網絡 點擊:

    湖北高低壓配電櫃(高壓櫃)是指用於電力係統發電、輸電、配電、電能轉換和消耗中起通斷、控製或保護等作用,電壓等級在3.6kV~550kV的電器產品,主要包括高壓斷路器、高壓隔離開關與接地開關、高壓負荷開關、高低壓櫃設備、高壓自動重合與分段器,高壓操作機構、高壓防爆配電裝置和高壓開關櫃等幾大類。下麵我們一起來看一下高壓配電櫃各櫃型的作用。


    1、電源進線櫃:主電源進線,(總進線櫃)裝有主斷路器。

    2、出線櫃:配電係統的出線開關櫃,帶下級用電設備。

    3、計量櫃:對供電的電量進行測量和記錄的,簡單說就是用來收錢的電度表。(裏麵裝有PT、CT和電度表)。

    4、母聯櫃:當係統有兩路電源進線,且兩路互為備用時,需要將兩路電源的主母線進行聯通,聯通兩段母線的開關櫃叫母聯櫃,注意:母聯櫃與兩路進線櫃一般禁止同時閉合

    5、PT櫃:安裝計量裝置及互感器。

    6、電容櫃:一般接在係統主母線上的電容器櫃,做集中無功補償,一般與進線櫃並列安裝(係統有PT櫃,應是高壓係統,低壓係統不設PT櫃--PT櫃相當於一個降壓變壓器,隻需低壓電流互感器;但電容器櫃在高壓係統很少用,高壓電容器很難做,常見的是在低壓側做集中補償)。

    7、聯絡櫃:

    聯絡櫃的作用:

    1、聯絡櫃是用來在幾台變壓器所帶的幾排低壓櫃聯絡用的,即當一台變壓器出現故障是可以用另外一台來帶另外幾排的低壓櫃。

    2、從運行方式上來講,正常狀態下,聯絡斷開,兩台變壓器獨立運行。當其中一台出現故障時,斷開其總路開關,合上聯絡開關,其負荷供電由另一台提供保障。

    8、環網櫃(開關櫃):環網櫃是一個約定俗成的叫法,原指的是負荷開關櫃用於環網式供電,現在經常被人當作負荷開關櫃的代名詞,而不管是否被用於環網式供電。

    9、電池櫃:相當於電池,儲存電源。

    電池櫃有2個作用:

    一:做後備操作電源。

    二:做為合閘電源的主力電源。開關合閘時需要一個非常大的電流,靠整流電路是無法滿足合閘線圈需要的,而蓄電池有允許短時大電流放電的特性,正好彌補了整流電路的不足,使合閘回路能可靠動作。

    10、直流屏(充電屏):把交流電源轉換成直流電。

    組成部分:充電櫃-充電模塊-監控模塊-電池組

    11、變頻櫃:普通的動力櫃或控製櫃由傳統拖動方式改為變頻拖動方式。簡而言之:應用變頻器拖動動力裝置的控製櫃。

    12、高壓開關櫃是指用於電力係統發電、輸電、配電、電能轉換和消耗中起通斷、控製或保護等作用,高低壓櫃設備按作電壓等級在3.6kV~550kV的電器產品,高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分段器,高壓操作機構、高壓防爆配電裝置和高壓開關櫃等幾大類。

    13、中置櫃:全稱為鎧裝型移開中置式金屬封閉開關設備,其分三層結構

    上層:母線和儀表室

    中間層:斷路器室

    下層:電纜室

    由於斷路器在中間層,所以稱為鎧裝型移開中置式金屬封閉開關設備,簡稱中置櫃。

    14、動力櫃:就起作用而言,為水泵、發電機等轉動的機器提供動力的櫃子。
