    幹貨 | 宜昌箱式變電站的選擇及不同結構的優勢分析

    您的當前位置: 首 頁 >> 新聞資訊 >> 行業新聞

    幹貨 | 宜昌箱式變電站的選擇及不同結構的優勢分析

    發布日期:2019-12-09 作者: 點擊:

    宜昌箱式變電站是一種高壓開關設備、配電變壓器和低壓配電裝置,按一定接線方案排成一體的工廠預製戶內、戶外緊湊式配電設備,即將高壓受電、變壓器降壓、低壓配電等功能有機地組合在一起,安裝在一個防潮、防鏽、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱體內,機電一體化,全封閉運行,特別適用於城網建設與改造,是繼土建變電站之後崛起的一種嶄新的變電站。


    下麵電老虎網帶大家分析一下如何選擇合適的箱式變電站。

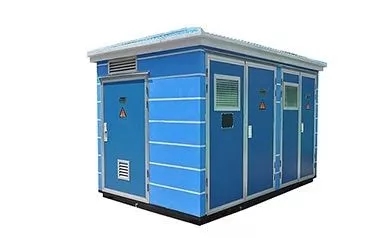

    高低壓櫃,湖北高低壓配電櫃,宜昌箱式變電站



    1、根據工程用電負荷的重要性及建設地點的高壓電源確定箱式變電站的高壓進線電壓等級。

    2、根據工程所在地電網係統的短路容量、線路阻抗等參數進行短路電流計算,以便確定供電元件。

    3、進行負荷計算,並考慮適當餘量後選擇變壓器的容量。

    4、根據用戶情況和環境條件選擇合適的變壓器類別(普通油浸變壓器、密封式油浸變壓器、幹式變壓器等)。

    5、根據負荷情況選擇恰當的低壓出線回路數,確定低壓斷路器的容量,並預留適當的備用出線回路。

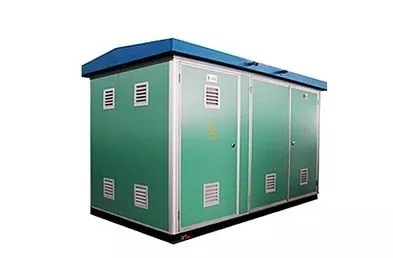

    高低壓櫃,湖北高低壓配電櫃,宜昌箱式變電站

    6、選擇站址時應盡量靠近負荷中心,減少進出線電纜的長度,並應考慮便於進出線,便於維修及不影響景觀環境等因素。

    7、根據安裝環境條件采取防止水淹的措施。

    8、做好接地裝置的安裝。

    9、基礎做法與設備安裝應滿足所選用箱式變電站產品資料的要求。



    箱式變電站不同結構的優勢



    箱式變電站根據結構不同及采用元器件的不同,分為歐式箱變和美式箱變兩種典型風格。


    第一點:從結構上進行分析


    從結構上采用高、低壓開關櫃,變壓器組成方式,這種箱式變電站稱為歐式箱變。比喻為給高、低壓開關櫃、變壓器蓋了房子。



    在結構上將負荷開關,環網開關和熔斷器結構簡化放入變壓器油箱浸在油中,避雷器也采用油浸式氧化鋅避雷器,變壓器取消油枕,油箱及散熱器暴露在空氣中,這種箱式變電站稱為美式箱變。比喻為變壓器旁邊掛個箱子。

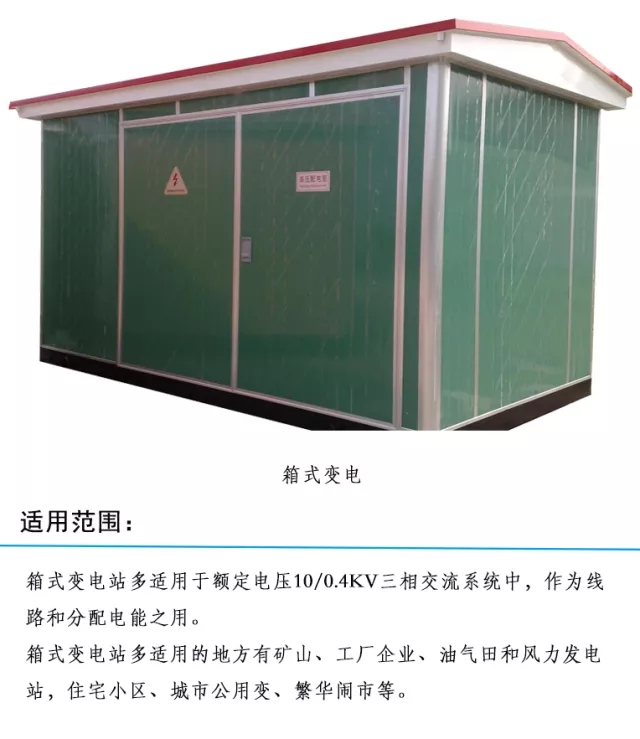

    高低壓櫃,湖北高低壓配電櫃,宜昌箱式變電站

    第二點:從體積上進行比較


    從體積上看,歐式箱變由於內部安裝常規開關櫃及變壓器,產品體積較大。美式箱變由於采用一體化安裝體積較小。

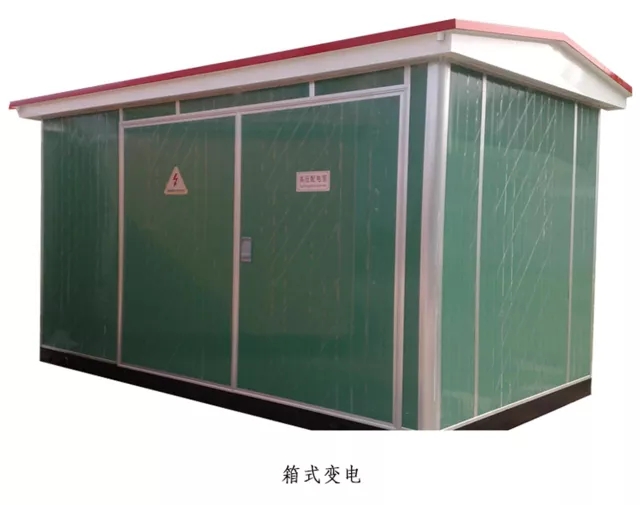

    高低壓櫃,湖北高低壓配電櫃,宜昌箱式變電站


    第三點:從保護方麵對比分析


    從保護方麵,歐式箱變高壓側采用負荷開關加限流熔斷器保護。發生一相熔斷器熔斷時,用熔斷器的撞針使負荷開關三相同時分閘,避免缺相運行,要求負荷開關具有切斷轉移電流能力。低壓側采用負荷開關加限流熔斷器保護,美式箱變高壓側采用熔斷器保護,而負荷開關隻起投切轉換和切斷高壓負荷電流的功能,容量較小。當高壓側出現一相熔絲熔斷,低壓側的電壓就降低,塑殼自動空氣開關欠電壓保護或過電流保護就會動作,低壓運行不會發生。


    總結:從整體上看,歐式箱變成本高。從產品降價空間看,美式箱變還存在較大降價空間,一方麵美式箱變三相五柱鐵心可改為三相三柱鐵心,另一方麵,美式箱變的高壓部分可以改型後從變壓器油箱內挪到油箱外,占用高壓室空間。
