適用範圍

　　HXGN□-12箱型固定式金屬封閉開關櫃（簡稱環網櫃）適用於交流50HZ，10KV的網絡作為開斷負荷和短路及關合短路電流用，本環網櫃配手動、電動彈簧機構來操作負荷開關，接地開關和隔離開關配用手動操作機構。本環網櫃成套性強、體積小、無火災和爆炸危險，具有可靠“五防”功能。

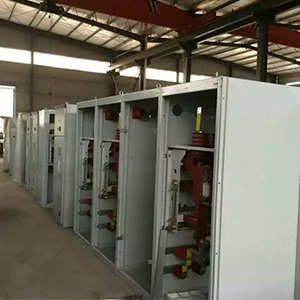

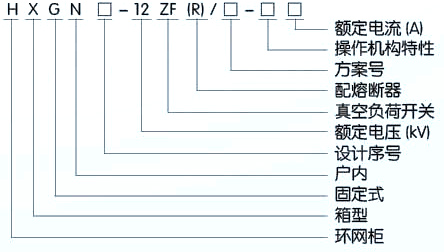

型號及含義

使用環境條件

　　1.環境溫度上限+40℃，下限-25℃；

　　2.海拔高度不超過10000m；

　　3.空氣相對濕度日平均值不大於95%,月平均值不大於90%；

　　4.周圍空氣不受腐蝕或可燃氣體、水蒸氣等明顯汙染；

　　5.無經常性的劇烈振動。

技術參數（表1）

技術要求

　　產品外形結構見圖1、圖2安裝尺寸如圖3所示。本環網櫃是以空氣為絕緣介質的、主要配裝FZN口-10/630型真空負荷開關，主要方案有進線櫃和出線櫃等。

　　1.進線櫃方案

　　櫃內主回路有一台FZN口-10/630型真空負荷開關，它配裝有隔離刀，酌情還配裝接地開關，三者共裝一個機架上，並互有聯鎖。因此可實現接通母線、隔離、接地三個工位的操作，櫃內還可靈活裝配CI、PT等元件。

　　2.出線櫃方案

　　櫃內主回路有一台FZN型口-10/630型真空負荷開關和帶撞擊器的熔斷器（有隔離開關的作用）及接地刀所組成，也可實現三工位操作。櫃內還可靈活裝配CT/PT和避雷器等元件，因此有時可省去計量櫃。進、出線櫃均配有與接地開關聯鎖的絕緣防護隔板，櫃內各開關與隔板及櫃門間采用機械聯鎖，並達到“五防”要求，櫃體外殼防護等級為IP2X。

使用與故障處理

　　1.使用

　　請務必嚴格按照下列步驟操作，否則易造成損害。

　　（1）負荷開關的操作順序

　　A．合閘：當負荷開關處於分閘狀態時，將操作手柄插入負荷開關操作孔內順時針轉動（約180°），使其合閘。

　　B．分斷當負荷開關處於合閘狀態時，可由手動脫扣按鈕或脫扣電磁鐵操作使負荷開關分閘，對配有帶撞擊器的熔斷器的負荷開關，熔斷器熔斷後，其撞擊器也可使負荷開關分閘。

　　（2）停電操作順序

　　A．講負荷開關分閘，使它與距離和接地開關之間的聯鎖解除。

　　B．將操作手柄插入隔離和接地開關操作孔內，按順時針方向轉動（約90°），隔離刀被打開。

　　C．再按順時針方向轉動（約90°）後，接地開關快速閉合。

　　D．插入絕緣隔板，使門開關快速閉合。

　　E．開門檢修

　　（3）送電操作順序

　　A．關閉櫃門

　　B．抽出絕緣隔板，櫃門鎖住

　　C．將操作手柄插入隔離和接地開關操作孔內，逆時針轉動（約90°），使接地開關分斷。

　　D．對負荷開關進行操作，合閘送電。

　　2.故障處理

　　環網櫃在工作過程中，如果出線緊固件鬆動，機械部分潤滑不良，真空滅弧室真空度下降等故障，在停電後采用緊固、加潤滑劑、打耐壓等方法來檢查和消除以上故障。

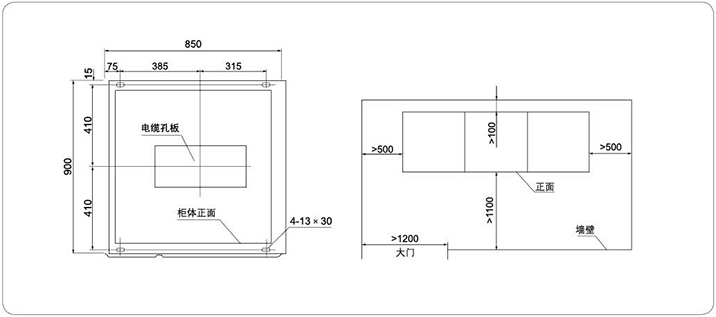

環網櫃安裝（圖1）

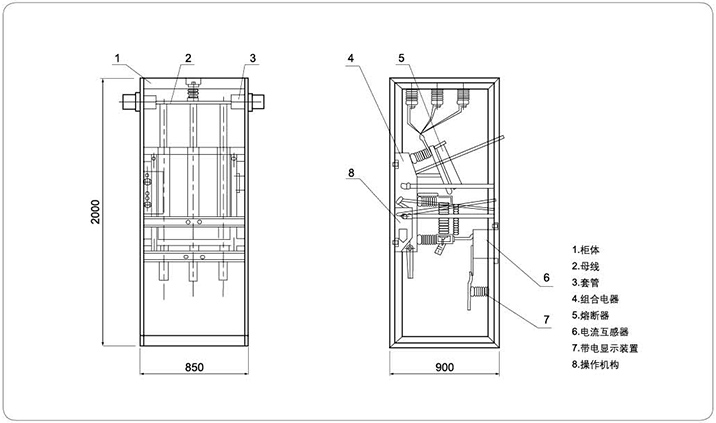

組合電器櫃（圖2）

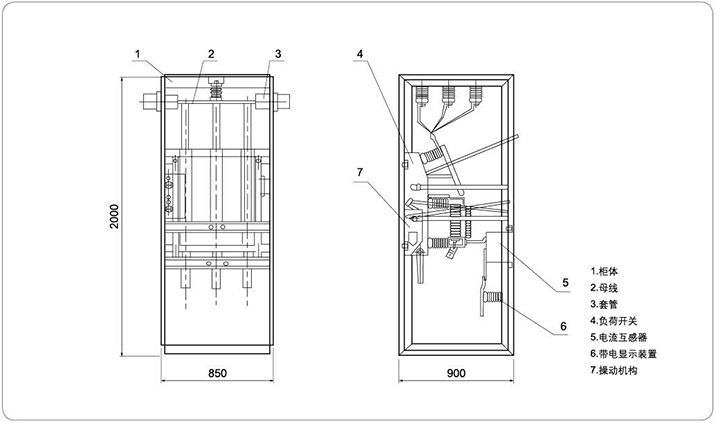

負荷開關櫃（圖3）
