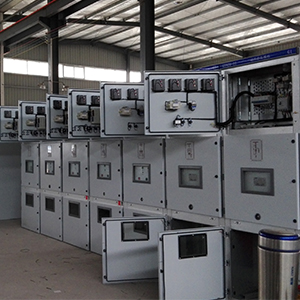

使用範圍

　　KYN28A-12型（GZS1）戶內金屬鎧裝中置移開式開光設備（以下簡稱開關櫃）係三相交流50HZ的戶內成套配電裝置，用於接受和分配3-12KV的網絡電能並對電路實行控製保護及檢測。本產品繼電器小室麵板上可安裝各種類型的微機型綜合繼電保護裝置，並可實現係統的智能化控製，具有遙控、遙測、遙信及遙調功能，通過帶有通信接口的CAN總線控製現場網絡。並具有防止誤操作斷路器、防止帶負荷推拉手車、防止帶電關合接地開關、防止接地開關在接地位置送電和防止誤入帶電間隔，即簡稱的“無防”功能。該櫃既能配用VSI（即ZN63）、ZN12V真空斷路器，也可配置進口的VD4真空斷路器與VC係列真空接觸器。

使用環境條件

　　1.周圍空氣溫度：上限+40℃下限一般地區-10℃；

　　2.海拔：1000m；

　　3.濕度：

　　相對濕度：日平均值不大於95%，月平均值不大於90%；

　　水蒸氣壓力：日平均值不大於2.2KPa,月平均值不大於1.8KPa；

　　當溫度驟降時可能出現凝露，伴隨汙穢，本產品適用於以下比正常條件更嚴酷的兩種環境條件；

　　（1）凝露不頻繁（每月平均不超過兩次）有輕度汙穢；

　　（2）一般不出現凝露（每年平均不超過兩次）有較嚴重汙穢；

　　4.沒有火災、爆炸危險及嚴重汙穢足以腐蝕金屬和破壞絕緣的氣體等惡劣場所；

　　5.沒有劇烈震動、顛簸及垂直傾斜度不超過80的場所。

　　注：（1）允許在-30℃時儲運。

　　　　（2）當海拔超過1000m的地區，按JB/2102《高壓電器使用海拔地區的技術要求》處理，當海拔不超過2000m時，低壓輔助設備不需要采取任何措施。

　　　　（3）當實際使用條件與上述不同時，應由用戶和製造廠雙方協商。

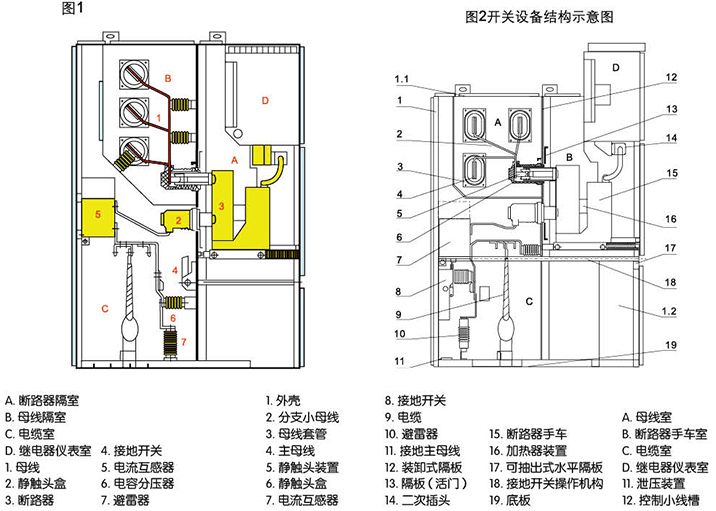

開關結構示意圖

符合標準

　　產品符合下列標準：

　　1.IEC-298

　　2.GB3906-1991

　　3.DLfT404-1997

　　4.GB/T11022-1999

　　開關櫃由固定的櫃體和可抽出部件（簡稱手車）兩大部分組成（開關結構示意圖），開關櫃櫃體的外殼和各種功能單元的隔板均采用敷鋁鋅鋼板栓接而成。開關櫃外殼防護等級達IP4X，各隔室間隔板及斷路器室門打開時的防護等級為P2X。

　　KYN28A-12型開關櫃可配用VS1、ZN  12V型真空斷路器手車和VD4真空斷路器手車，及ABB公司生產的VC係真空接觸器，開關櫃可安裝成雙重櫃並列，即安裝成背靠背排列。開關櫃安裝與調試可在正麵進行，所以開關櫃可以靠牆安裝，靠牆安裝的最大優點可節省占地麵積。

　　另外開關櫃又可不靠牆安裝，即雙麵維護型，二者內部結構布置是不一致的，其優點是維護方便。

外殼與隔板

　　開關櫃的外殼和隔板是用優質進口敷鋁鋅鋼板經數控機床加工彎折之後拴接而成，因此裝配好的開關櫃能保持尺寸上的統一性。它具有很強的抗腐蝕與抗氧化作用，並具有比同等鋼板高的機械強度。開關櫃被隔板分成手車室（斷路器隔室），母線室。電纜室，繼電器儀表室（低壓室）。每一單元外殼均獨立接地。

櫃體概述

　　開關櫃的櫃體外殼和隔板是采用敷鋁鋅鋼板或鋼板經CNC機床加工和折彎之後栓接而成，因此裝配好的開關櫃能保持尺寸上的統一性。敷鋁鋅鋼板具有很強的防腐蝕與抗氧化作用，並具有比同等鋼板高的機械強度。開關櫃被隔板分隔成手車室、母線室、電纜室、繼電室儀表室，每一單元的外殼均有獨立的接地。開關櫃門均采用靜電噴塑使其表麵具有抗撞擊、耐腐蝕、外形美觀等優點。

外形尺寸

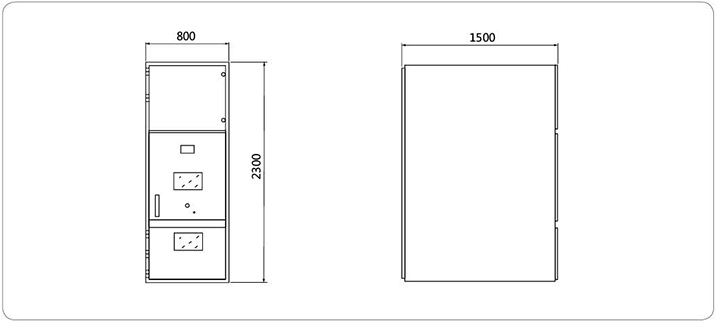

開關櫃外形尺寸圖

　　A手車

　　手車骨架係采用薄鋼板經CNC機床加工後經鉚、焊而成的。根據用途，手車可分為斷路器手車、電壓互感器手車、隔離手車、計量手車等等，相同規格的手車能方便互換。手車在櫃內有隔離位置、試驗位置和工作位置，每一位置均設有定位裝置，以保證手車處於以上位置時不能隨便移動、而移動手車時必需要解除聯鎖。

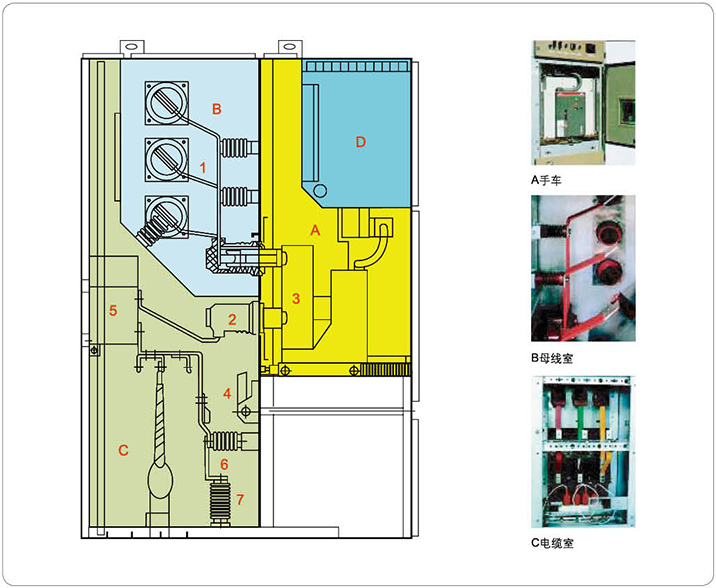

　　B母線室

　　母線從一個開關櫃引至另一開關櫃通過分支母線和靜觸頭盒固定。扁平的分支母線通過螺栓連接於靜觸頭盒和主母線不需要任何其它的線夾或絕緣子的聯接。當用戶和工程特殊需要時，母線排上的聯接螺栓可用絕緣和端帽封裝。在母線穿越開關櫃隔板時，用母線套管固定。如果出線內部故障電弧，能限製事故蔓延到鄰櫃，並保障母線的機械強度。

　　C電纜室

　　電纜室可安裝電流互感器、接地開關、避雷器以及電纜、並在底部配置開縫的可卸鋁板，以確保現場的施工方便。

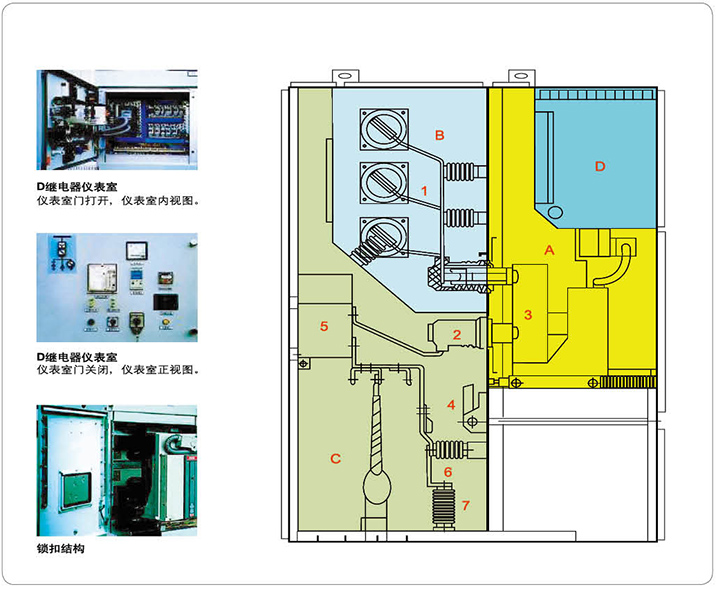

　　D繼電器儀表室

　　繼電器儀表室用於安裝各類繼電器、儀表、信號指示、操作開關等元器件。此外可根據用戶要求在儀表室頂部增加小母線室，可敷設十六路控製小母線。

泄壓裝置

　　在手車室、母線室、電纜室的上方設有泄壓裝置，當斷路器或主母線、電纜室內發生內部故障佃戶時，伴隨電弧的出線，開關櫃內部氣壓上升，達到一定的壓力後，頂部裝置的壓力釋放金屬板將被自動打開，釋放壓力和排泄氣體，以確保操作人員和開關櫃安

鎖扣結構

　　中門與櫃體之間的聯接采用鎖扣結構，並配以提升機構，使中門開啟更為方便，當中門處於關閉狀態時，其與櫃體的聯接強度更好，增強了有效抗內部燃弧故障的能力。
