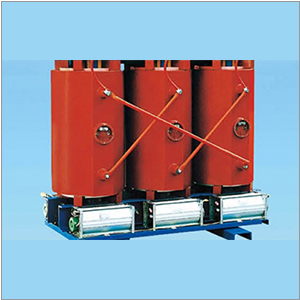

    電力變壓器----SC(B)9係列幹式電力變壓器

    電力變壓器----SC(B)9係列幹式電力變壓器

    • 所屬分類:電力變壓器

    • 點擊次數:
    • 發布日期:2020/09/02
    • 規格:
    • 類型:
    • 在線詢價
    • 詳細介紹

    概述

        SC9、SCB9係列以及SCl0、SCB10係列帶填料薄絕緣千式變壓器,由於其線圈被環氧樹脂包封,所以難燃,防火、防爆,免維護,無汙染,體積小,可直接安裝在負荷中心。同時科學合理的設計和澆注工藝使產品局部放電量更小,噪聲低,散熱能力強,在強迫風冷條件下可以在140%額定負載下長期運行,並配有智能溫控儀具有故障M警、超溫報警、超溫跳閘以及黑閘子功能,並通過RS485串行接口與計算機相連,可以集中監視和控製。

      由於該係列幹式變壓器具有以上特點,因此廣泛應用於輸變電係統,如賓館飯店、機場、高層建築、商業中心、住宅小區等重要場所,以及地鐵、冶煉電廠、輪船、海洋鑽井平台等環境惡劣場所。

    產品特點

    ◆鐵芯

      鐵芯選用進口優質冷軋矽鋼片,全斜接縫結構,芯柱采用F級無緯粘帶綁紮,鐵芯表麵采用絕緣樹脂漆密封以防潮防鏽,降低了空載損耗,空載電流和鐵芯噪聲,夾件和緊固件經特殊表麵理,使產品外觀質量有了進一步提高。

    ◆高壓繞組

      高壓繞組用帶填料環氧樹脂真空澆注,極大地減少了局放量,提高了線圈電氣強度,繞組內外壁用玻璃纖維網格板填充,增強了線圈的機械強度,提高了產品抗突發短路的能力,線圈永不開裂。

    ◆低壓繞組

      低壓繞組采用箔式結構,解決了用線繞時軸向螺旋角問題,使安匝更平衡,同時線圈采用軸向冷卻風道,增強了散熱能力,繞組層間采用了DMD環氧樹脂預預浸布,整體固話成形。

    製造工藝

      線圈在高精度繞線機上繞製,低壓繞組采用箔式繞製結構。變壓器容量較大時有通風道。繞製完畢後進行真空幹燥,整個澆注及固化過程完全按照工藝要求進行操作,所有過程都需有嚴格的監視,並視情況進行調整。澆注的精密製造過程使線圈無氣泡、空穴,使製成的變壓器達到優質運行效果。

    ◆溫控係統和風冷係統

      采用橫流頂吹式冷卻風機,該冷卻風機具有噪聲小,風壓高,外形美觀等特點,增強了變壓器的過載能力。溫度控製采用智能溫控儀,提高了變壓器運行安全可靠性。

    ◆保護外殼和出線母排

      保護外殼對變壓器作進—步的安全保護,防護等級有IP20、IP23等,外殼材料有冷軋鋼板,不鏽鋼板等供用戶選擇。

      低壓出線用標準母線排出線,側出線和頂出線均可,也可為用戶設計特殊出線方式。

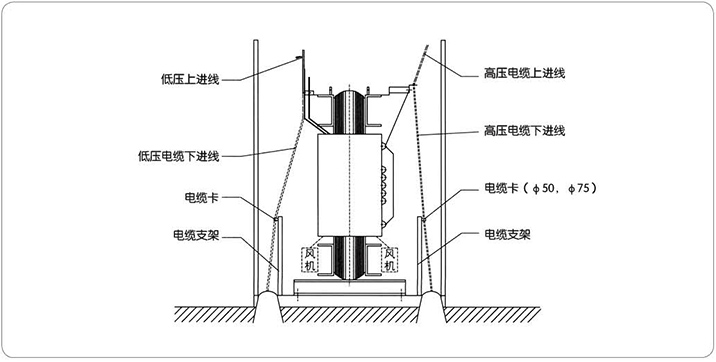

    ◆變壓器出線方式

      可根據不同的接口形式製造常規的出線、標準封閉母線和標準側出線,也可以根據用戶要求設計特殊出線方式。

    高低壓櫃,湖北高低壓配電櫃,宜昌箱式變電站

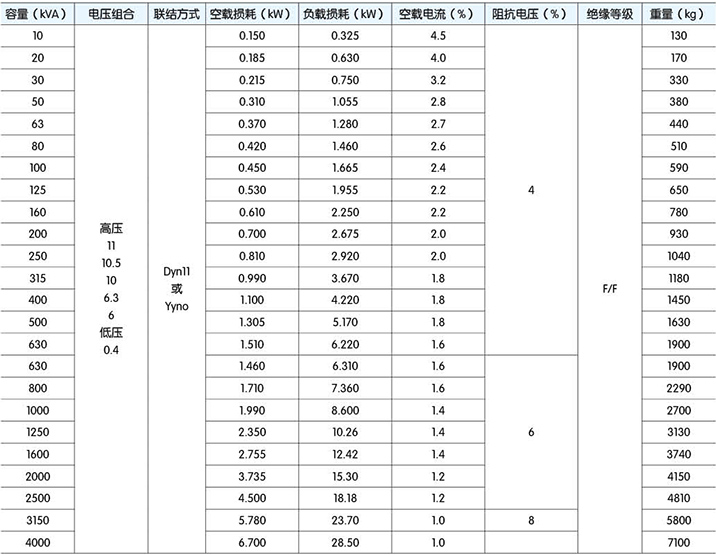

    10KV級SC(B)9係列樹脂絕緣幹式變壓器技術參數

    高低壓櫃,湖北高低壓配電櫃,宜昌箱式變電站

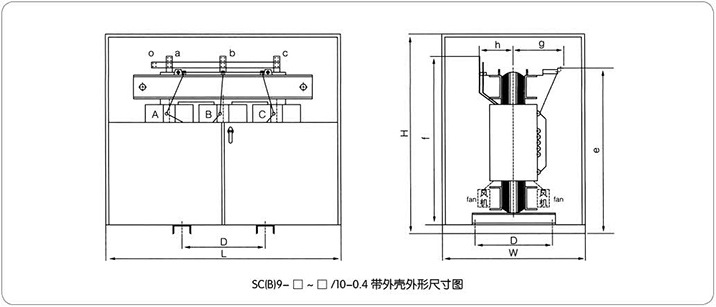

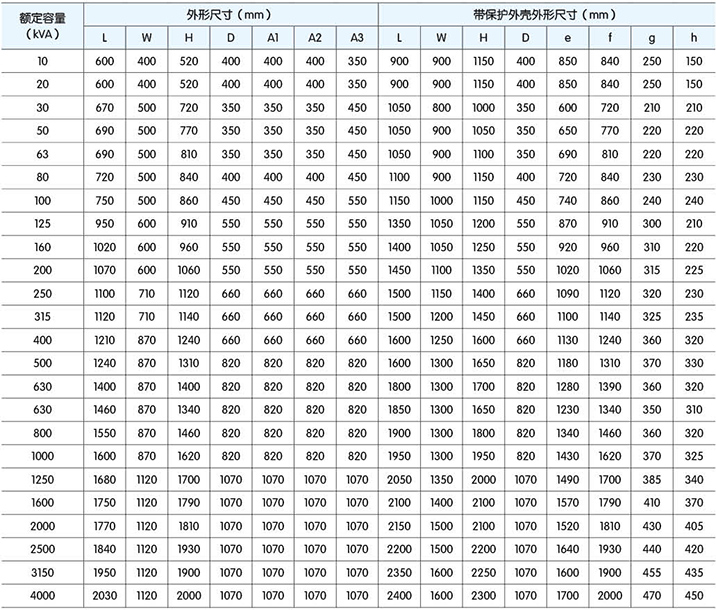

    外形及安裝尺寸

    高低壓櫃,湖北高低壓配電櫃,宜昌箱式變電站


    10KV級SC(B)9係列樹脂絕緣幹式變壓器技術參數

    高低壓櫃,湖北高低壓配電櫃,宜昌箱式變電站
