電力知識:工業電氣設計中各配電房如何布置？

一、總述

配電房是供電係統中的關鍵部位，我們平時說的配電房其實是對各種變配電所、配電室的統稱。

35KV變配電所包括35/10(6)kV變電所和35/0.38kV變電所。

10(6)kV配電所(簡稱配電所)，中試控股有些地方又稱開閉所，用戶單位內的配電所常帶有10(6)kV變電所；10(6)kV變電所(簡稱變電所)，指高壓側電壓為10(6)kV的變電所，在工業企業內又稱車間變電所，變電所一般由變壓器，高壓室，低壓室等部分組成。

二、變配電所選址

1.盡量接近負荷中心，以降低配電配電係統的電能損耗、電壓損耗和有色金屬消耗量；

2.進出方便，特別是要便於架空進出線；

3.接近電源側，特別是工廠的總降壓變電所和高壓配電所；

4.設備運輸方便，特別是要考慮電力變壓器和高低壓成套配電裝置的運輸；

5.不應設在有劇烈振動或高溫的場所，當無法避開時，應有防振和隔熱的措施；

6.不宜設在多塵或有腐蝕性氣體的場所，無法遠離時，不應設在汙染源的下風側；

7.不應設在廁所、浴室和其他經常積水場所的正下方，且不宜與上述場所相貼鄰；

8.不應設在有爆炸危險環境的正上方或正下方，且不宜設在有火災危險環境的正上方或正下方。

9.不應設在地勢低窪和可能積水的場所。

10.配電所一般為獨立式建築物，也可以與所帶10(6)KV變電所一起附設於負荷較大的廠房或建築物。

三、變配電所的布置

①布置緊湊合理，中試控股便於設備的操作、搬運、檢修、試驗和巡視，還要考慮發展的可能性。

②適當安排建築物內各房間的相對位置，使配電室的位置便於進出線。

③盡量利用自然采光和自然通風，變壓器室和電容器室盡量避免西曬，控製室盡可能朝南。

④配電室、控製室、值班室等的地麵宜高出室外地麵150~300mm，當附設於車間內時，則可與車間的地麵相平。

⑤10kV配變電所宜單層布置，當采用雙層布置時，變壓器室應設在底層，並且二層的配電室需留有吊裝設備的吊裝孔，吊裝平台等。

⑥不帶可燃性油的高、低壓配電裝置和非油浸的全封閉型變壓器可設在同一房間內，具有IP3X防護等級外殼的配電櫃和非油浸全封閉變壓器可靠近布置在配電房內。

⑦配電室、變壓器室、電容器室的門應向外開，相鄰配電室有門時，該門應能雙向開啟或向低壓室側開啟。

⑧油變，高壓電容器櫃和多油斷路器櫃等宜設置在高層建築外的專用房間內，當條件受到限製必須設置在高層建築或其裙房內時，可燃油油浸變壓器總容量不應超過1260KVA，單台容量不應超過630KVA（變壓器下應設有儲存變壓器全部油量的事故儲油設施，並且其他各功能室應設置防止油品流散的設施）。

四、各配電室的布置

1、高壓室

①帶可燃性油的高壓配電裝置，宜裝設單獨配電室；10(6)kV高壓開關櫃數量為6台以下時，可與低壓配電屏設同一房間。

②高壓配電室宜預留開關櫃備用位置。

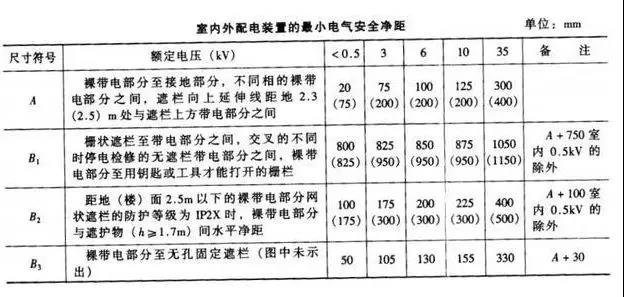

③室內外配電裝置的最小電氣安全淨距（括號內適用於室外），見下表：

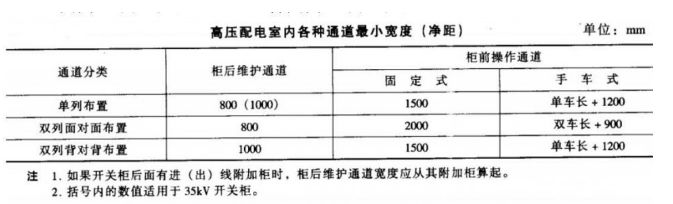

④高壓配電室內各種通道的寬度見下表，高壓開關櫃靠牆布置時，側麵離牆不應小於200mm，背麵離牆不應小於50mm。

⑤長度大於7m設兩個出口，並布置在兩端，長度大於60m時，宜增添一個出口；配電裝置的長度大於6m時，櫃後通道應為兩個出口。

⑥配電室裸帶電部分上方不應布置燈具，必須布置時，水平淨距應大於1m，不得采用吊鏈或軟線。

2、低壓室

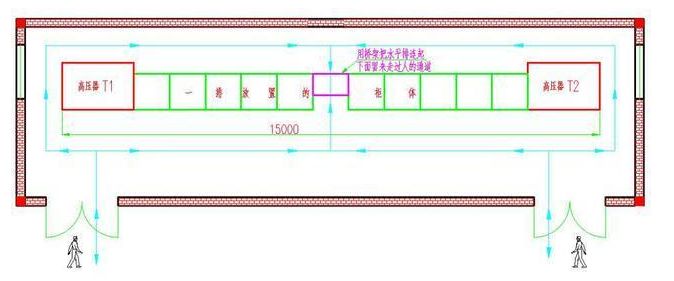

①配電室長度超過7m，應設兩個出口，並在兩端，成排布置的低壓配電屏超過6m時，屏後應設兩個出口，兩個出口間距超過15m時應增加出口。

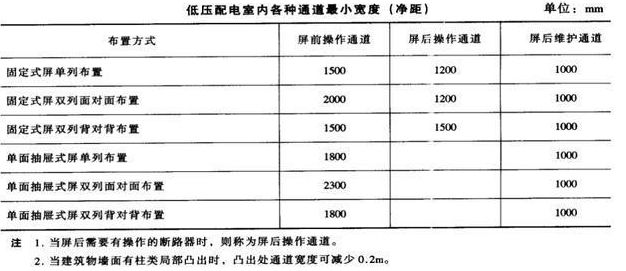

②低壓配電室內各種通道最小寬度見下表：

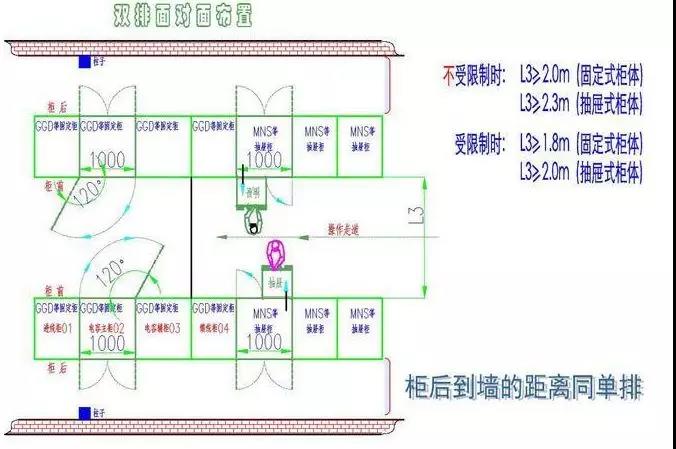

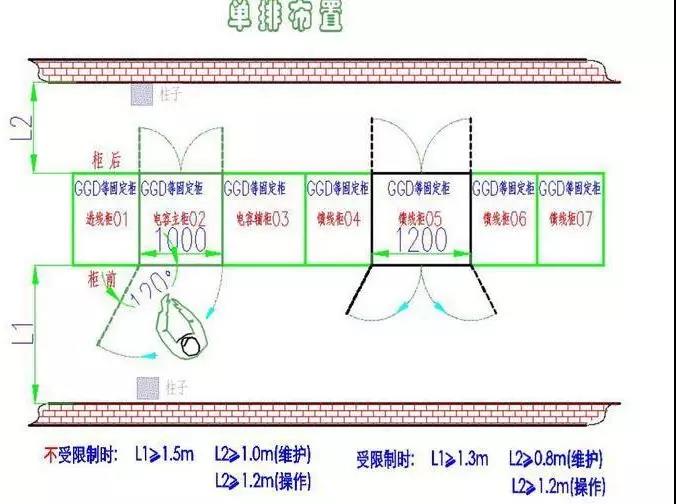

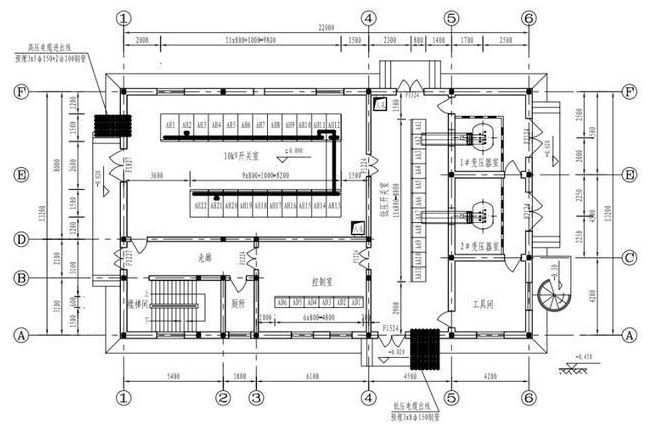

配電房布置示意圖

③低壓配電室兼任值班室時，配電屏正麵距牆不宜小於3m。

④ 低壓配電室的高度應和變壓器室綜合考慮，中試控股一般與抬高地坪變壓器室相鄰時，其高度為4~4.5m；與不抬高地坪變壓器室相鄰時，高度為3.5~4m，配電室為電纜進線時，高度可以為3m。

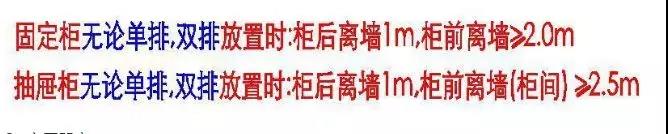

因為國家標準是最低要求:結合我們所接觸到的實際情況,通常如下考慮其距離:

3、變壓器室

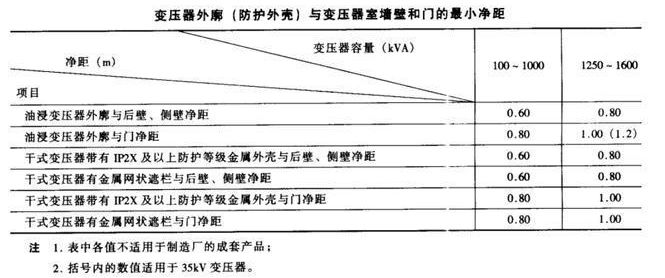

①變壓器外殼與變壓器牆壁和門的最小淨距；

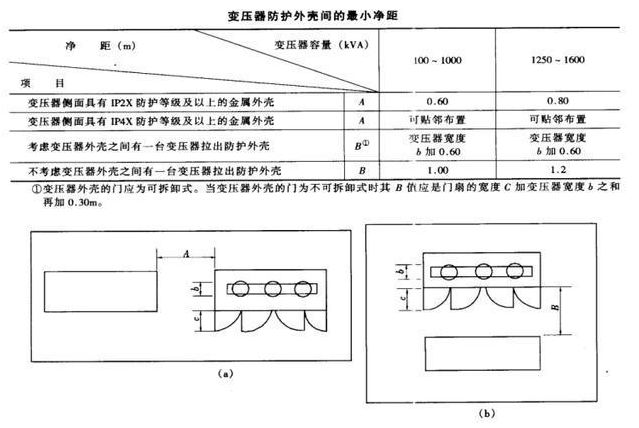

②多台幹式變壓器布置在同一房間內時，變壓器防護外殼間的淨距見下表：

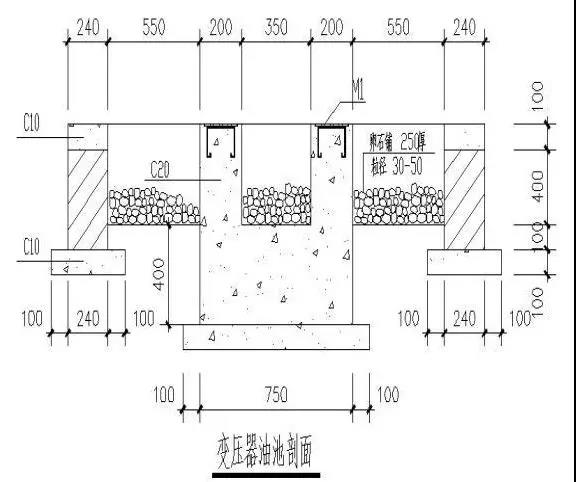

③可燃性油浸變壓器，應設置容量為 100%變壓器油量的擋油設施，或設置容量為 20% 變壓器油量的擋油池；

④變壓器室的大門一般按變壓器外形尺寸加0.5m。當一扇門的寬度為1.5m及以上時，應大門上開0.8m、1.8m的小門。

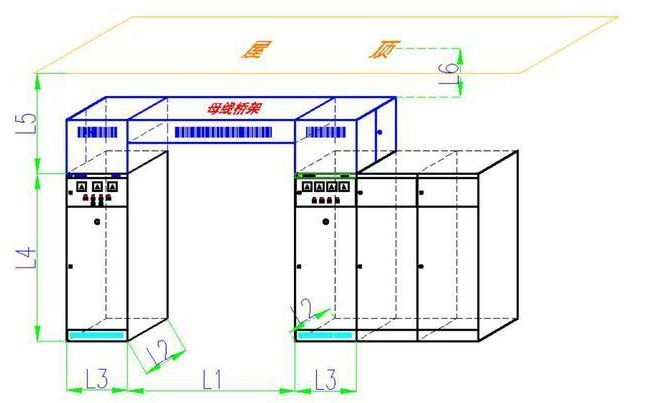

五、高低壓母線橋架的做法

①單排開關櫃中間斷開時(因安全間距需要），或雙排開關櫃有母聯時；變壓器與進線櫃間母排連接 ，一般用母線橋的方式

②注意母線橋的高度（底）應略高於開關櫃安裝後的高度，並且留出檢修維護空間，

③母線橋比較適用於開關櫃頂置母線，

④注意母線橋中母線的安裝固定，須注意穩定方麵，畢竟它是非標加工產品，不注意的話容易出質量問題；

⑤最後，對於抽出式開關櫃，中試控股標準係列的框架配件有一定的機械強度限製，母線橋如果過重時，需要加強櫃體支撐力，同時，母線橋也不宜過長，否則容易變形。
