這段時間是用電高峰期，總是會接到客戶打來電話。都是說一個問題——老是跳閘。無論是新建的配電室，還是已經運行多年的配電室。
一酒店配電室新建剛投入使用，使用過程中總是出現低壓跳閘現象。經檢查發現，低壓斷路器的出廠額定電流，與配電室實際額定電流相差甚遠，在使用前，未對斷路器數值進行調整。
高峰期連續多次低壓跳閘，跳閘無規律。經檢查發現，跳閘時間與設備的負荷變化一致。最終發現，從未對斷路器數值進行調整。
一商業綜合體配電室，高壓跳閘，213回路低壓未跳閘，造成內部越級跳閘。經檢查發現，低壓斷路器的出廠設置，未根據實際負荷做出相應調整。
經過這段時間對近20個配電室的檢查發現，竟然有80%-90%的配電室，在使用斷路器前未根據實際負荷，重新調整設置，這樣就導致了斷路器，未起到選擇性保護的作用，該跳閘的時候不跳閘，不該跳閘的時候卻跳閘了。
首先，要注意變壓器低壓側進線斷路器的選型，再確定脫扣器整定值(長延時和短延時)，最後校驗是否滿足變壓器保護整定的要求

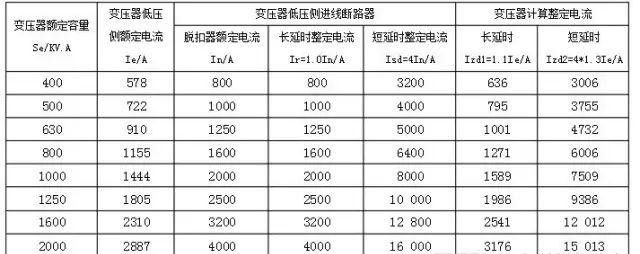

表1為常用的成雙配備的變壓器
低壓側進線斷路器有關數據
下麵就以額定電流為2000KvA的變壓器為例，變壓器低壓側額定電流2887A，變壓器長短延時計算為長延時 Izd1=1.1Ie/A
1.1*2887=3176A
短延時 Izd2=4*1.3Ie/A
4*1.3=15013A
所以我們要選用斷路器的長延時整定電流>變壓器的長延時，即4000>3176斷路器的短延時整定電流>變壓器的短延時，即16000>15013這樣的斷路器選型時合理的。

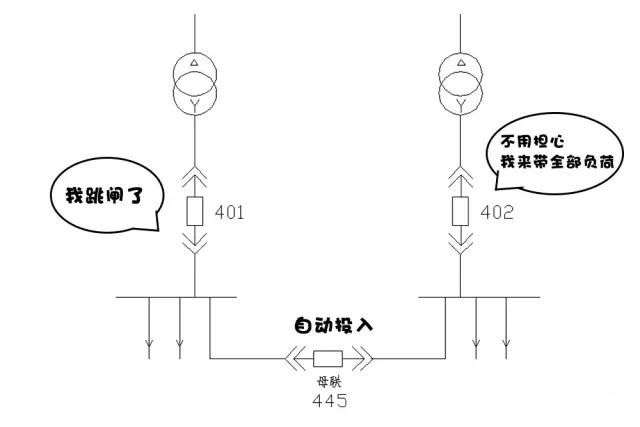

我在根據表格說明一下：變壓器低壓側選用的，進線斷路器脫扣器，額定電流與變壓器低壓側，額定電流之比為1.38倍，工程設計中也是這樣配置的，而且與北京市電力公司文件，京電營[2006]33號《奧運場館及配套設施配電係統電氣設計審核管理辦法(暫行)》通知中，關於配電室0.4 kV斷路器長延時過電流整定值，為變壓器低壓側額定電流1.3倍的規定是一致的。因為成雙配備的變壓器低壓側係統接線為：正常時單母線分段運行，母聯手動投入或自動投入，一回路進線電源失電時，另一回路進線應帶全部負荷。
變壓器的負荷率一般在65% ～75% 左右，所以在進線斷路器長延時過電流整定值，為變壓器低壓測額定電流1.38倍時，一回路進線電源失電，母聯斷路器手動或自動投入時，另一回路進線斷路器不會跳閘，即不會擴大故障麵，但要考慮變壓器過載運行，允許時間不宜過長否則會影響變壓器壽命，這可根據變壓器的過載率及負荷情況，適當切斷一些不重要的負荷。
