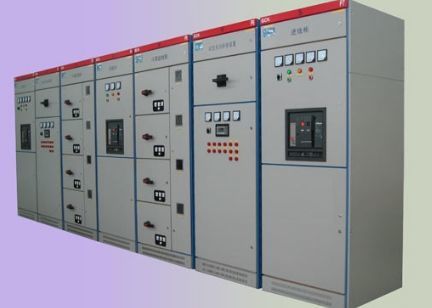

高低壓櫃開關櫃有較高的可靠性、安全性和互換性，是比較先進的開關櫃，目前生產的開關櫃，多數是抽屜式開關櫃。它們適用於要求供電可靠性較高的工礦企業、高層建築，作為集中控製的配電中心。那麽，每種抽屜式開關櫃有什麽區別呢？

何為抽屜式開關櫃

抽屜式開關櫃是采用鋼板製成封閉外殼，進出線回路的電器元件都安裝在可抽出的抽屜中，構成能完成某一類供電任務的功能單元。功能單元與母線或電纜之間，用接地的金屬板或塑料製成的功能板隔開，形成母線、功能單元和電纜三個區域。每個功能單元之間也有隔離措施。抽屜式開關櫃有較高的可靠性、安全性和互換性，是比較先進的開關櫃，目前生產的開關櫃，多數是抽屜式開關櫃。它們適用於要求供電可靠性較高的工礦企業、高層建築，作為集中控製的配電中心。

抽屜式開關櫃區別

1 、GCS型低壓開關櫃

GCS型低壓開關櫃一般都設有清晰的3段位置，GCS型抽屜式開關櫃有個較大的缺點，其結構製作，尤其是裝配比較麻煩，大多采用螺栓連接，抽屜分為1/2單元、1單元、1.5單元、2單元、3單元五個係列，PC櫃最多可做3個，MCC櫃最多可裝22個抽屜回路，主櫃安裝模數孔E=20mm和100mm，抽屜層高160mm，母線采用背後平置式，電纜室上下均有出線通道，麵板具有分、合、試驗、抽出位置的明顯標誌。

2 、GCK型低壓開關櫃

GCK型低壓開關櫃具有分斷能力高、動熱穩定性好、結構先進合理，GCK型抽屜式開關櫃電氣方案靈活、係列性、通用性強、各種方案單元任意組合、一台櫃體。所容納的回路數較多、節省占地麵積、防護等級高、安全可靠、維修方便等優點，抽屜分為1/2單元、1單元、2單元、3單元，最多可裝9個單元，櫃體可裝18個單元。抽屜具有合、分、試驗、抽出位置，即能保證正常的工作，又可安全檢修抽屜內的元件，從抽屜的推進方式上又基本上分單撥插式，雙撥插式，搖進式。有的抽屜單元大多數沒有清晰的3斷位置，隻能實現基本的連鎖，大多數沒有實驗位置，主架安裝模數孔E=25mm，GCK型抽屜式開關櫃抽屜櫃高度為1800mm，每一功能單元均占一獨立隔室，抽屜層高200mm，但隨著電氣工業的發展，斷路器體積越來越小，亦可水平安裝。

3 、MNS型低壓開關櫃

MNS型低壓開關櫃結構為組合式，MNS型抽屜式開關櫃它分為標準型和非標型，框架的全部結構件經過鍍鋅或采用鍍鋅板、進口敷鋁鋅板折成型材。模數孔E=25mm，通過各種聯結件、自攻鎖緊螺釘和8.8級六角螺栓聯結，框架結構無需專用工具即能組裝，櫃內隔板采用分段式多功能隔離板，可使PC櫃和MCC櫃實現混裝，抽屜層高200mm，可分為8E/4、8E/2、8E、16E、24E，MCC櫃的有效高度為72E，最多可裝36個出線回路。櫃體外型尺寸（寬×深×高）：600（800、1000）×800（600、1000）×2200，單位：毫米。

以上就是抽屜式開關櫃的相關內容介紹，希望對您有所幫助。
