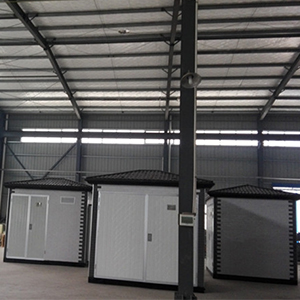

功能與特點
1.高壓開關設備、變壓器、低壓開關設備三位一體，成套性強；
2.高、低壓保護完善，運行安全可靠，維護簡單；
3.占地少、投資省、生產周期短、移動方便；
4.接地方案靈活多樣；
5.結構獨特：獨特蜂窩式結構雙層（複合板）外殼牢固，隔熱又散熱通風、美觀、防護等級高，外殼材料有不鏽鋼合金、鋁合金、冷軋板、彩鋼板、貼木條、新型環保材料、表麵水彩畫可選；
6.型式多樣：通用型、別墅型、緊湊型多種樣式;
7.高壓環網櫃內可裝配網自動化終端（FTU）實現短路及單相接地故障的可靠檢測具備“四遙”功能，便於配網自動化升級。
本係列廣泛於城市電網改造、住宅小區、高層建築、工礦、賓館、商場、機場、油田、碼頭、高速公路以及，臨時性用電設施等戶內外場合。
使用環境條件
1.海拔高度不超過1000cm；
2.環境溫度：-25℃-40℃；
3.相對濕度：日平均值不大於95%，月平均值不大於90%；
4.安裝場所：無火災、爆炸危險、導電塵埃、化學腐蝕性氣體及劇烈震動的場所，若超出以上條件時，用戶可與澳门场www.金年会.com協商。

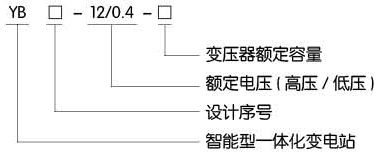

型號及含義
高壓側
智能型一體化變電站高壓一般采用負荷開關? ——熔斷器組合電器保護，熔斷器一相熔斷後，三相聯動脫扣，負荷開關有壓氣式、真空、六氟化硫等型式可選，可配電操作機構，實現自動化升級；熔斷器為高壓限流熔斷器，帶撞擊器，動作可靠，開斷容量大，主要技術參數見下表。
低壓側
低壓側主開關采用萬能式或智能式斷路器，選擇性保護；出線開關選用新型塑殼式開關體積小、飛狐短，最多可達30回路；智能型自動跟蹤無功補償裝置，有接觸器和無觸點兩種投切方式供用戶選用。
變壓器
智能型一體化變電站選用低損耗、油浸式、全密封S9、S10、S11係列變壓器，也可選用樹脂絕小性兒或NOMEX紙絕緣環保型幹式變壓器，底部配有小車，變壓器可方便地進出。
執行標準
本產品符合下列標準：GB/T17467-1998《高壓/低壓預裝式變電站》
DL/T537-93《6-35KV箱式變站訂貨技術條件》
技術參數
1.負荷開關技術參數
序號 | 名稱 | 單位 | FN12-12負荷開關 | FZN21-12真空負荷開關 |
1 | 額定電壓 | KV | 10 | 10 |
2 | 最高工作電壓 | KV | 12 | 12 |
3 | 額定頻率 | HZ | 50 | 50 |
4 | 額定電流 | A | 630 | 630 |
5 | 額定開斷負荷電流 | A | 630 | 630 |
6 | 熱穩定電流（有效值） | KA/S | 20/2 | 20/4 |
7 | 動穩定電流 | KA | 50 | 50 |
8 | 短路關合電流（峰值） | KA | 50 | 50 |
9 | 滿負荷開斷次數 | 次 | 20 | 10000 |
10 | 機械壽命 | 次 | 2000 | 10000 |
11 | 1min工頻耐壓（相間及對地） | KV | 42 | 42 |
12 | 雷電衝擊電壓（相間對地） | KV | 75 | 75 |
2.高壓熔斷器技術參數
序號 | 額定電壓 | 額定電流 | 開斷電流 | 熔體額定電流 | |
英國型號 | 國內型號 | ||||
SDL*J | 12 | 40 | 31.5 | 6.3，10,16,20,25,31.5,40 | |
SFL*J | XRNT-12 | 12 | 100 | 31.5 | 50,63,71,80,100 |
SKL*J | 12 | 125 | 31.5 | 25 | |
3.低壓熔斷器技術參數
型號 | 脫扣器形式 | 脫扣器額定電流（A） | 通斷能力KA（AC380V） |
DW15-630 | 熱—電磁型 | 315,400,630 | 40 |
DW15-1000 | 或電子型 | 630,800,1000 | 50 |
DW15-1600 | 1600 | 50 | |
DW15-2500 | 1600,2000,2500 | 60 | |
CW1-2000 | 智能型 | 630，800,1000,1250,1600,2000 | 65（80） |
CW1-3200 | 2000,2500,3200 | 100 | |
注：同是否安裝撞擊器確定，N為無撞針，A為有撞針 | |||
性能參數
項目 | 單位 | 參數 | |||
高壓單元 | 額定頻率 | HZ | 50 | ||
額定電壓 | KV | 6 | 10 | 35 | |
最高工作電壓 | KV | 6.9 | 11.5 | 40.5 | |
額定電流 | A | 400,630,1250 | |||
轉移電流 | A | 1200—3150 | |||
工頻耐受電壓 對地和相間/隔離斷口 | KV | 42/48 | |||
雷電衝擊耐壓 對地和相間/隔離斷口 | KV | 75/85 | |||
額定短路開斷電流（限流熔斷器） | KA | 31.5 | |||
變壓器單元 | 額定電壓 | KV | 6，10,35 | ||
額定容量 | KVA | 30—2000 | |||
分接範圍 | % | ±2*2.5%，±5% | |||
聯結組別 | Yyn0,Dyn11 | ||||
阻抗電壓 | % | 4,4.5,6,8 | |||
低壓單元 | 額定電壓 | V | 220,380,690,800 | ||
主回路額定電流 | A | 50—4000 | |||
支路電流 | A | 5—800 | |||
外殼 | 防護等級（常規產品） | 高壓室IP33；變壓器室IP23；低壓室IP33 | |||
噪聲水平 | dB | ≤50 | |||
高壓標準單元編號說明
類別名稱 |
| 1（無開關） | 2（負荷開關） | 3（斷路器） | 4（隔離開關） |
進線 | 1 | ● | ● | ● | |
計量 | 2 | ● | |||
出線 | 3 | ● | ● | ● |
說明：1. ●代表具有此功能；
2. 32表示出線帶負荷開關。
主回路單元編號（高壓單元）
一次線路單元編號 | 11 | 12 | 124 |
|
|
|
|
開關櫃用途 | 進線 | 進線 | 進線 |
隔離開關 | FLN36、FKN12、FZN25 | 1 | |
負荷開關 | FKN12 | ||
高壓帶電顯示器DXN | 1 | 1 | 1 |
避雷器HY5WS-17/50 | 3 | 3 | 3 |
櫃體尺寸（寬*深*高） | 500*940*1600*（1900） | 500（650）*940*1600（1900） | 500*940*1600 |
一次線路單元編號 | 32 | 324 | 21 |
|
|
|
|
開關櫃用途 | 出線 | 出線 | 計量 |
隔離開關 | 1 | ||
負荷開關 | FLRN36、FZRN25 | FZRN25 | |
高壓帶電顯示器DXN6 | 1 | 1 | 1 |
電流互感器LZZB | 2 | ||
電壓互感器JDZ-10 | 2 | ||
熔斷器XRNT-10 | 3 | 3 | |
櫃體尺寸（寬*深*高） | 500(650)*940*1600(1900) | 500*940*1600 | 800*940*1600(1900) |
主回路組合編號（高壓單元）
一次線路單元編號 | GZ1 | GZ2 | GZ3 | GZ4 |
|
|
|
|
|
開關櫃單元組合號 | 11+32 | 12+21+32 | 124+324+124 | 124+324 |
一次線路單元編號 | GZ5 | GZ6 |
|
|
|
開關櫃單元組合號 | 12+21+32+32 | 12+21+32 |
低壓標準單元編號說明
類別名稱 |
| 1（無隔離） | 2（隔離開關） | 3（計量） | 4（有觸點） | 5（共補複合開關） | 4（隔離開關） |
進線 | 1 | ● | ● | ● | |||
出線 | 2 | ● | ● | ● | |||
補償 | 3 | ● | ● | ● | |||
聯絡 | 4 | ● | ● |
說明：1. ●代表具有此功能；
2. 21表示出線不帶隔離開關。
主回路單元編號（低壓單元）
一次線路單元編號 | 11 | 12 | 113 | 123 |
|
|
|
|
|
開關櫃用途 | 進線 | 進線 | 進線兼計量 | 進線兼計量 |
主開關CW1 | 400-1600A 1個 | 400-1600A 1個 | 400-1600A 1個 | 400-1600A 1個 |
隔離開關GL、HD11F | 400-1600A 1個 | 400-1600A 1個 | ||
電度表DT862、DX862 | 380/220 5A 各1個 | 380/220 5A 各1個 | ||
電流互感器SDH-0.66 | 400-1500/5 4個 | 400-1500/5 4個 | 400-1500/5 7個 | 400-1500/5 7個 |
櫃體尺寸（寬*深*高） | 600*500*1650（1800） | 600*500*1650（1800） | 600*500*1650（1800） | 600*500*1650（1800） |
一次線路單元編號 | 11 | 113 | 123 |
|
|
|
|
開關櫃用途 | 出線 | 出線 | 進線兼計量 |
支路開關CM1 | 225-400A 6/4個 | 225-400A 6/4個 | 225-400A 6/4個 |
隔離開關GL、HD13BX | 400-1600A 1個 | 400-1600A 1個 | |
電度表6L2-A | 100-400/5 6/4 個 | 100-400/5 6/4 個 | 100-400/5 6/4 個 |
電流互感器SDH-0.66 | 100-400/5 6/4 個 | 400-1500/5 3個 | 400-1500/5 3個 |
櫃體尺寸（寬*深*高） | 800*500*1650（1800） | 800*500*1650（1800） | 800*500*1650（1800） |
一次線路單元編號 | 34 | 35 | 36 | 一次線路單元編號 | 422 | 41 |
|
|
|
|
|
|
|
開關櫃用途 | 補償 | 補償 | 補償 | 開關櫃用途 | 聯絡 | 聯絡 |
主開關HR5 | 100-630A 1個 | 100-630A 1個 | 100-630A 1個 | 主開關CW1 | 400-1600A 1個 | |
微型斷路器C65AD、DZ47 | 25-63A 4-12個 | 25-63A 4-12個 | 25-63A 4-10個 | 隔離開關GL、HD11F | 400-1600A 2個 | |
接觸器CJX4 | 32-63A 4-12個 | 電流互感器SDH-0.66 | 400-1500A 3個 | 400-1500A 3個 | ||
共補複合開關CASW | 40-60A 4-12個 | 40-55A 4-9個 | 櫃體尺寸（寬*深*高） | 800*500*1650（1800） | 800*500*1650（1800） | |
分補複合開關SLFK-Y | ||||||
電容器BSMJ | 12-30kvar 4-12個 | 12-30kvar 4-12個 | 12-30kvar 4-12個 | |||
電流互感器SDH-0.66 | 100-600A 3個 | 100-600A 3個 | 100-600A 3個 | |||
櫃體尺寸（寬*深*高） | 600*500*1650（1800） | 600*500*1650（1800） | 600*500*1650（1800） |
主回路組合編號（低壓單元）
一次線路單元編號 | DZ1 | DZ2 |
|
|
|
開關櫃單元組合號 | 113+21+34 | 12+21+35 |
一次線路單元編號 | DZ3 | DZ4 |
|
|
|
開關櫃單元組合號 | 113+27+22+34 | 11+21+21+35 |

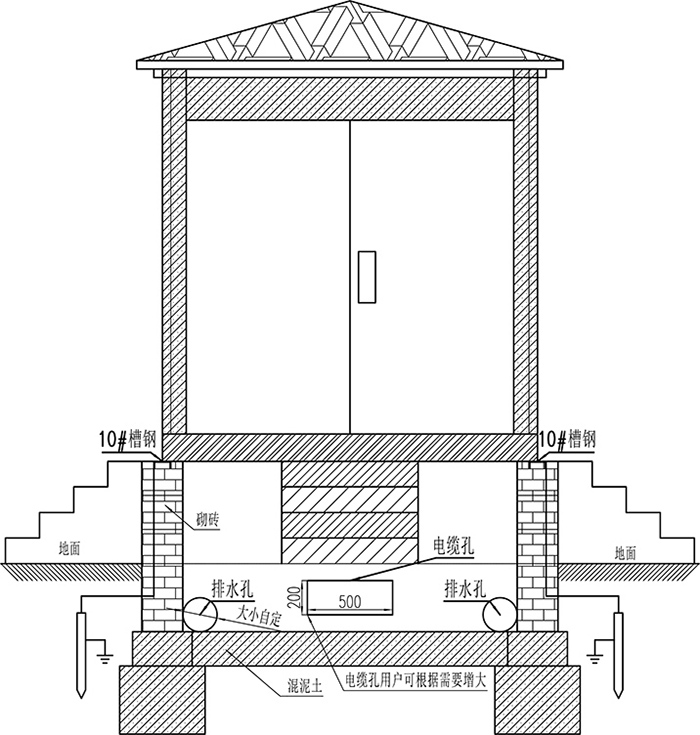

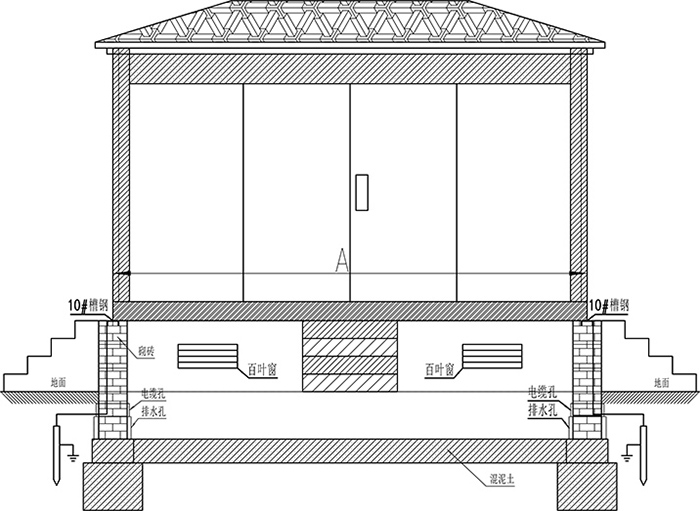

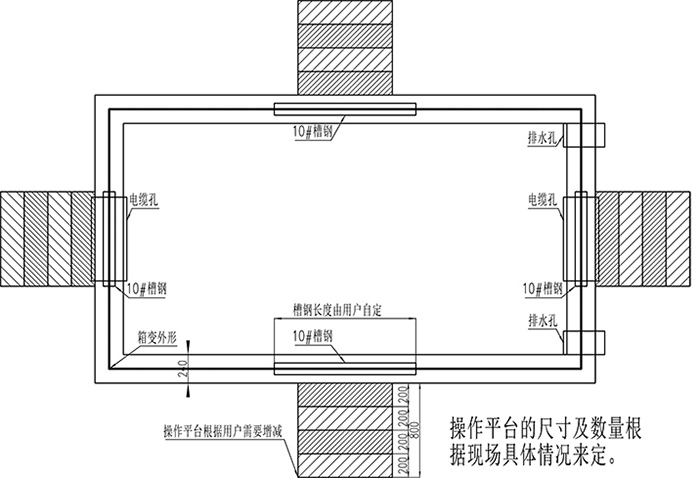

基礎圖
1. 基礎平麵應找平坦之處；
2. 基礎內的預埋鋼管根數及方位由用戶根據進出電纜的根數及方位確定；
3. 基礎內的電纜應有支架固定，預埋鐵件及支撐件應接地；
4. 接地棒根數由土壤情況確定，一定要保證接地電阻小於4Q;
5. 接地極與接地線連接處須焊接且刷瀝青防腐；
6. 踏步台階的位置用戶根據箱變開門的位置自定；（參照平麵布置）
7. 地坑深度及其它尺寸可視安裝條件確定；
8. 基礎圖僅供參考，用戶可根據實際情況修改。
安裝、使用與維修
智能型一體化變電站在安裝、驗收、交接性試驗、運行與維護等方麵。
電力部門要求執行的各項規定外，還注意以下事項：
1. 用戶收貨時應按有關規定仔細檢查，對於不馬上安裝的產品，應按正常使用條件規定，存放於適當的場所。
2. 產品應采用專用吊具底部起吊，如圖3.
3. 產品水平安放在事先做好的基礎上，然後將產品底座與基礎之間的縫隙用水泥沙漿抹封，以免雨水進入電纜室，通過高、低壓室的底封板接入高、低壓電纜。
4. 產品安裝就位後應做好可靠接地；電站底座槽鋼上的兩個主接地端子、變壓器中性點及外殼、避雷器下樁頭等均應分別由安裝部門接地、所有接地應共用一組接地裝置，其接地電阻應小於4歐姆，從接地網引至本產品的接地引線應小於2條。
5. 產品在安裝完畢或維修後，投運前應行如下項目的檢驗和試驗：
（1）變電站內是滯清潔；
（2）操作機構是否靈活；
（3）主要電器的通斷是滯靈活可靠；
（4）電器輔助觸的通斷是滯可靠準備；
（5）表計及繼電器動作是滯準確無誤；
（6）儀表及互感器的變化及接線極性是否正確；
（7）所有電器安裝螺母是否擰緊，安裝是否牢固可靠；
（8）母線鏈接是否良好，其支撐絕緣子，夾件是滯安裝可靠；
（9）電器的整定值是否符合要求，熔斷器熔芯規格是否正確；
（10）主電路及輔助電路的接點是否符合電氣原理圖要求。
6. 維修
（1）產品中所有元件安各自的技術要求維護；
（2）若選用的變壓器為油浸式，每年應按規格至少進行一次油樣分析檢查；
（3）運行中的高壓側開關設備，經20次帶負荷或2000次無負荷分合閘操作後，應檢查觸頭情況和滅弧裝置的損耗程度，發現異常應及時進行檢修或更換。
（4）低壓開關設備自動跳閘原因，待排除故障後，方能重新投運；
（5）避雷器每年應在雷雨季節到來之前進行一次預防性試驗；
產品附有裝箱單、合格證、安裝使用說明書、電氣接線圈和本產品所采用的主要元件設備的說明書，鑰匙操作工具以及根據協議書提供的備品備件。
