適用範圍

　　GCS裝置適用於發電廠、石油、化工、冶金、紡織、高層建築等行業的配電係統。在大型發電廠、石化係統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50（60）HZ，額定工作電壓為380V(400V),(660V),額定電流為4000A及以下的發、供電係統中配電、電動機集中控製、無功功率補償使用的低壓成套配電裝置。

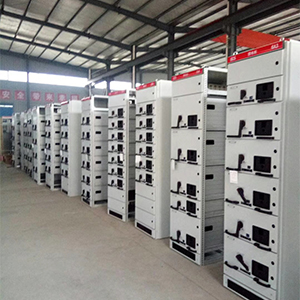

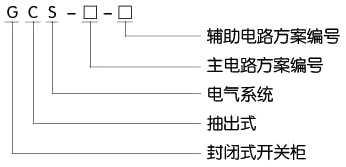

型號及含義

性能指標

裝置的設計符合下列標準

IEC439-1 低壓成套開關設備和控製設備

GB7251   低壓成套開關設備

ZBK36001  低壓抽出式成套開關設備

基本參數

主結構

　　1.主構架采用8MF型開口型剛，型鋼的二側麵分別有摸數為20mm和100mm和9.2mm安裝孔，內部安裝靈活方便。

　　2.主構架裝配形式設計為兩種，全組裝式結構和部份（側框和橫梁）焊接式結構，供用戶選擇。

　　3.裝置的各功能室相互隔離，其隔離分為功能單元室、母線室和電纜室。各室作用相對獨立。

　　4.水平母線采用櫃後平置式排列方式，以增強母線抗電動力的能力，是使裝置的主電路具備高短路強度能力的基本措施。

　　5.電纜隔離的設計使電纜上下進出均十分方便。

　　6.裝置通用櫃體的尺寸係列如下：

功能單元

　　1.抽屜層高模數為160mm分為1/2單元、1單元、3/2單元、2單元、3單元、5個尺寸係列。單元回路額定電流400A及以下。

　　2.抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。

　　3.每台MCC櫃最多能安裝11個一單元的抽屜或22個1/2單元的抽屜。其中一單元以上的抽屜采用多功能後板。

　　4.抽屜進出線根據電流大小采用不同片數的同一規格片式結構的插件。

　　5.1/2單元抽屜與電纜室的轉接采用不用的片數的同一規格片式結構的插件。

　　6.單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接片。

　　7.抽屜單元設有機械聯鎖裝置。

主要電器元件

　　主要電器元件的選用原則立足於引進技術，國內能成係列批量生產，又能滿足裝置高性能的要求。

　　1.電源及饋線單元斷路器選AH係列。也可以選用其它性能更先進的Schneider公司成產的M係列、ABB公司生產的F係列。AH型斷路器具有性能好、結構緊湊、重量較輕、係列性強的特點。價格相對較低，各項性能指標能滿足裝置的要求。

　　2.抽屜單元（電動機控製單元、部分饋電單元）斷路器主選CM1、TG.TM30係列塑殼斷路器。這些開關均有性能好、結構緊湊、短飛弧或無飛狐、技術經濟指標高的特點，能滿足本裝置的要求。

　　3.隔離開關及熔斷器式隔離開關選Q係列。該係列可靠性高、分斷能力強，並可以實現機械聯鎖。

　　4.熔斷器主選NT係列。

　　5.交流接觸器選用B係列、LC1-D係列。

裝置特點

　　1.提高轉接件的熱容量，較大幅度的降低由於轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升。

　　2.功能單元之間、隔室之間的分隔清晰、可靠，不因某一單元故障而影響其它單元工作，使故障局限的最小範圍。

　　3.母線平置式排列使裝置的動、熱穩定性好，承受80/176KA短路電流的衝擊。

　　4.MCC櫃單櫃的回路數量多到22回，充分考慮大單機容量發電，石化係統等行業自動化的需要

　　5.裝置與外部電纜的連接在電纜隔離室中完成，電纜可以上下進出。電流互感器裝置於電纜隔離室內，使安裝維修方便。

　　6.同一電源配電係統，可以通過限流電抗器匹配限製短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求。

　　7.抽屜單元有足夠數量的二次插接件（1單元及以上為32對，1/2單元為20對），可滿足計算機接口和自控回路對接點數量的要求。

安裝與使用

　　產品到達收貨地點後，首先應當檢查包裝是否完整無損。

　　1.產品的安裝應按安裝示意圖進行。基礎槽鋼和采用螺栓固定方式時螺栓由用戶自備。主母線連接時，如表麵因運輸、保管等原因有不平整時需平整後再連接緊固。

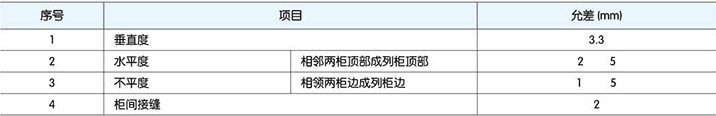

　　2.裝置單獨或成列安裝時，其垂直度以及櫃麵不平度和櫃間縫隙的偏差應符合下表規定。

　　3.產品安裝後投運前的檢查與檢驗

　　（1）檢查櫃麵漆或其它覆蓋材料（如噴塑）有否損壞，櫃內是否幹淨清潔。

　　（2）電器元件的操作機構是否靈活，不應有卡澀或操作力過大現象。

　　（3）主要電器的主輔觸頭的通斷是否可靠、準確。

　　（4）抽屜或抽出式機構抽拉靈活、輕便，無卡阻和碰撞現象。

　　（5）抽屜或抽出式結構的動、靜觸頭的中心線應一致，觸頭接觸應緊密。主、輔觸頭的插入深度應符合要求。

　　（6）相同尺寸的抽屜應能方便的互換，無卡阻和碰撞現象。

　　（7）抽屜與櫃體間的接地觸頭應接觸緊密，當抽屜推入時，抽屜的接地觸頭與主觸頭先接觸，拉出時接地觸頭比主觸頭後斷開。

　　（8）儀表的刻度整定、互感器的變比及極性應正確無誤。

　　（9）熔斷器的熔芯規格應符合工程設計要求

　　（10）保護的額定值及整定應正確，動作可靠。

　　（11）用1000V兆歐表測絕緣電阻值不得低於1MΩ。

　　（12）各母線的連接應良好，絕緣支撐件、安裝件及其它附件安裝應牢固可靠。

　　4.使用注意事項

　　（1）裝置為不靠牆安裝，正麵安裝，雙麵維修的低壓配電櫃。櫃的維修通道及櫃門，必須是考核合格的專業人員方可進入或開啟進行操作、檢查和維修。

　　（2）空氣斷路器、塑殼斷路器經過多次分、合，特別是經過短路分、合後，會使觸頭局部燒傷和產生碳類物質，使接觸電阻增大，應按斷路器使用說明書進行維護和檢修。

　　（3）經過安裝和維修後，必須嚴格檢查各隔離室之間、功能單元之間的隔離狀況，以確保本裝置良好的功能分隔性，防止出線故障擴大。

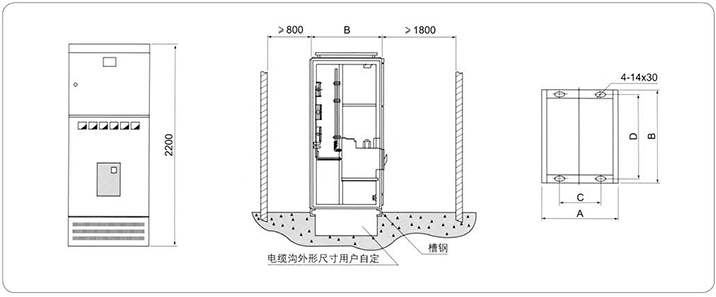

安裝示意圖
