概述

　　本產品以短玻璃絲為填料的澆注線圈采用分段圓筒式線圈內部設置有軸向氣道以改善散熱條件。科學的澆注成型工藝可確保樹脂充分滲透到匝間、層間、段間以保證產品的電氣絕緣強度及較少的局放值(≤5pc)。

　　如何防止樹脂澆注體的龜裂，控製澆注體內殘留氣泡的產生，把局放降低到最小極限，—直是國內外幹變製造廠的重大課題，是樹脂澆注千式變壓器的關鍵製造技術。

　　本公司通過反複的生產實踐及頻繁的理化實驗，成功地解決了這—尖端難題，使本公司以短玻璃絲為填料的薄絕緣真空澆注型產品，其抗拉力強度提高到170N/mm2，彎曲強度提高到220N/mm2，從整體上提高了樹脂固體化的機械性能。

特點

　　1、減薄了包封層的樹脂厚度，增強了線圈的散熱能力。

　　2、線圈采用玻璃絲氈加強增強了線圈的機械強度，提高了產品抗突發短路能力成功地解決了澆注龜裂的問題。

　　3、線圈采用特殊工藝、極大的減少線圈內部的局放電量提高了線圈電氣強度。

　　4、低壓線圈采用箔式結構，減少了端部漏磁，提高了產品抗突發短路能力。

使用環境條件

　　◆海拔高度：≥3000m

　　◆最高氣溫：+50℃

　　◆最低氣溫：-10℃（最低貯存溫度-30℃）

　　◆最高日平均氣溫：+30℃最高年平均氣溫+20℃

　　◆根據用戶需要，可提供超出上述範圍使用條件的變壓器

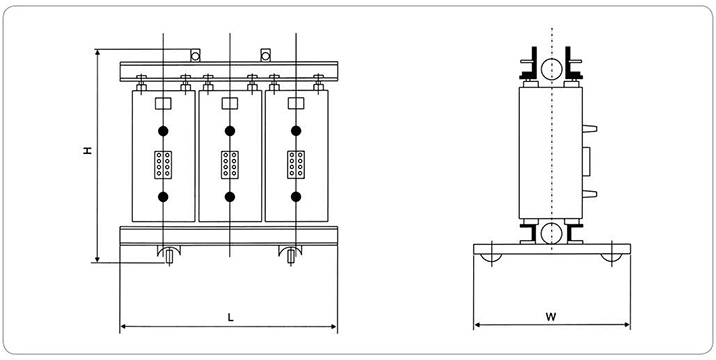

外形及安裝尺寸

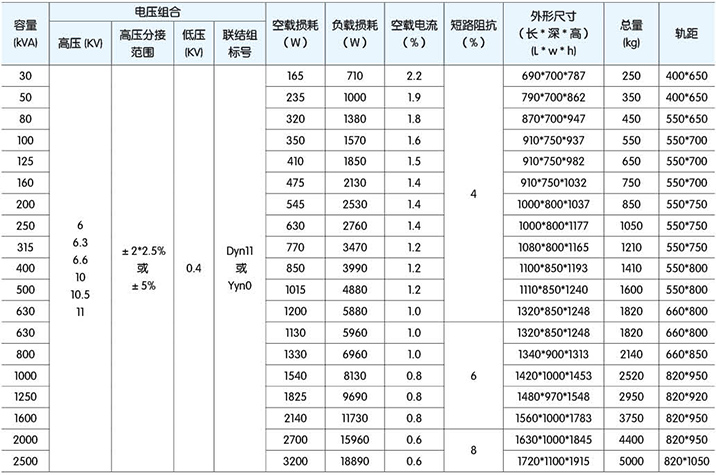

10kv級SC（B）1O係列無勵磁調壓幹式配電變壓器技術參數

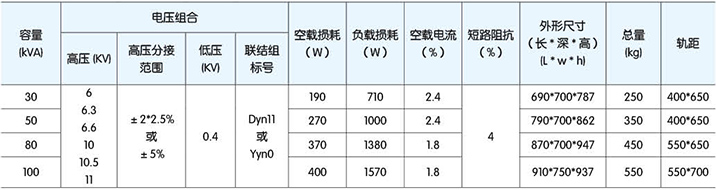

10Kv級SC（B）10係列無勵磁調壓幹式配電變壓器技術參數（續）

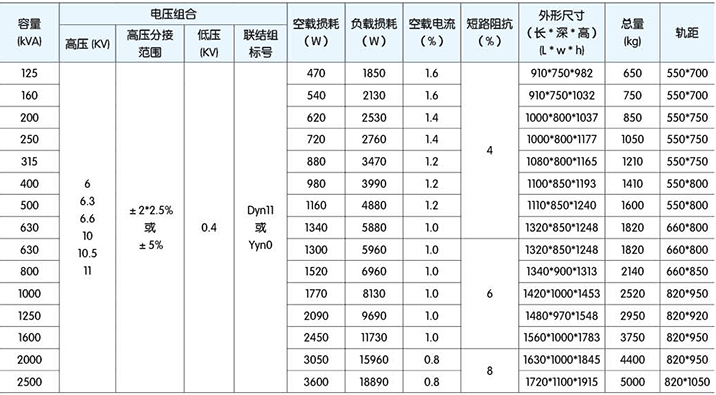

10Kv級SC（B）10係列無勵磁調壓幹式配電變壓器技術參數
