箱式變電站根據結構不同及采用元器件的不同，分為歐式箱變和美式箱變兩種典型風格。那麽，我們該如何從箱式變電站不同結構的優勢來看箱變的選擇呢？

一、從箱式變電站結構上分析

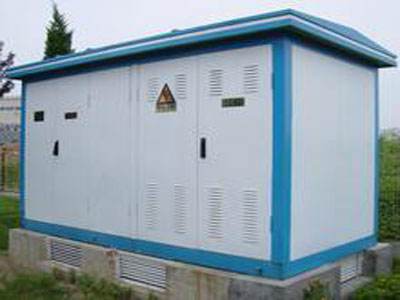

從結構上采用高、低壓開關櫃，變壓器組成方式，這種箱式變電站稱為歐式箱變。比喻為給高、低壓開關櫃、變壓器蓋了房子。

在結構上將負荷開關，環網開關和熔斷器結構簡化放入變壓器油箱浸在油中，避雷器也采用油浸式氧化鋅避雷器，變壓器取消油枕，油箱及散熱器暴露在空氣中，這種箱式變電站稱為美式箱變。比喻為變壓器旁邊掛個箱子。

二、從箱式變電站體積上比較

從體積上看，歐式箱變由於內部安裝常規開關櫃及變壓器，產品體積較大。美式箱變由於采用一體化安裝體積較小。

三、從宜昌箱式變電站保護方麵對比分析

從保護方麵，歐式箱變高壓側采用負荷開關加限流熔斷器保護。發生一相熔斷器熔斷時，用熔斷器的撞針使負荷開關三相同時分閘，避免缺相運行，要求負荷開關具有切斷轉移電流能力。低壓側采用負荷開關加限流熔斷器保護，美式箱變高壓側采用熔斷器保護，而負荷開關隻起投切轉換和切斷高壓負荷電流的功能，容量較小。當高壓側出現一相熔絲熔斷，低壓側的電壓就降低，塑殼自動空氣開關欠電壓保護或過電流保護就會動作，低壓運行不會發生。

總之，從整體上看，歐式箱變成本高。從產品降價空間看，美式箱變還存在較大降價空間，一方麵美式箱變三相五柱鐵心可改為三相三柱鐵心，另一方麵，美式箱變的高壓部分可以改型後從變壓器油箱內挪到油箱外，占用高壓室空間。
