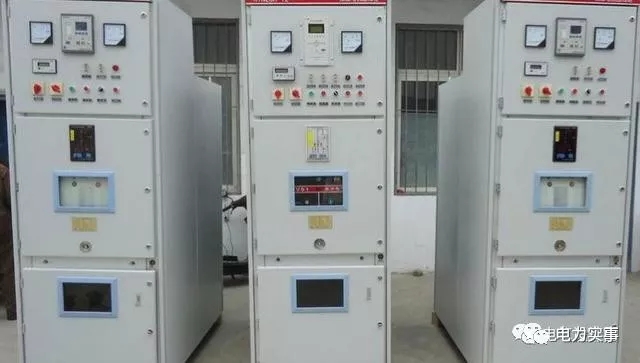

一、高低壓配電櫃的基本介紹

高低壓配電櫃顧名思義就是電力供電係統中用於進行電能分配、控製、計量以及連接線纜的配電設備，一般供電局、變電所都是用高壓開關櫃，然後經變壓器降壓低壓側引出到低壓配電櫃。

低壓配電櫃在到各個用電的配電盤，控製箱，開關箱，裏麵就是通過將一些開關、斷路器、熔斷器、按鈕、指示燈、儀表、電線之類保護器件組裝成一體達到設計功能要求的配電裝置的設備。俗稱：高低壓開關櫃或高低壓電氣成套設備。

二、各個配電櫃的作用

高壓進線櫃、計量櫃、高壓出線櫃、低壓進線櫃、電容櫃、低壓出線櫃，這些配電櫃是配電室的常規配置，不管高壓還是低壓都是按一定的功能組合在一起。

（1）高壓進線櫃：它是分斷高壓進線電源的高壓櫃，其實不是真正的進線櫃，進線一般不是接在這台櫃子上，而是接在隔離櫃上的，但它有斷路器（真空）能分斷進線電源所以才叫進線櫃。

（2）計量櫃：顧名思義就是用來裝電度表的，準確計量你用多少電的櫃子，該櫃子除了PT、CT就沒有什麽大的元件了。

（3）高壓出線櫃：他的作用是用來分配和輸送電能的，他一般帶的變壓器或是高壓用電設備（電動機）及高壓補償設備等。

（4）低壓進線櫃：一般是從變壓器下來的第一台櫃子，也稱為低總櫃，用來控製下麵所有的用電設備，他的總開關一般都采用框架斷路器。

（5）電容櫃：他的作用，用來補償用電質量，提高功率因數！

（6）低壓出線櫃：他的作用是用來分配和輸送電能，他和高壓不同的是基本直接到用電設備了，開關一般采用塑殼斷路器。

三、高壓配電櫃（高低壓櫃）的選擇

對於高壓開關櫃的選擇，包括的內容是高壓開關櫃的櫃型選擇（固定式還是手車式）、高壓開關櫃的係列選擇（其中包括是選用少油斷路器還是真空斷路器型）、高壓電器的選擇。

1、櫃型選擇

通信局（站）在設備的選型上應是立足於國內的產品（國產或合資），要求設備技術先進、質量可靠、運行安全、便於維護、體積小。

2、櫃體的防護等級標準

目前高壓開關櫃櫃體的防護等級有兩種：

（1）IP3X：防止直徑大於2.5mm的固體異物進入櫃內。

（2）IP4X：防止直徑大於1mm的固體異物進入櫃內。

3、高壓電器的選擇

高壓電器選擇的基本要求是保證電氣設備不論在正常運行還是故障情況下運行安全。電器的額定電壓和額定電流必須滿足供電的要求。

4、高壓斷路器的選擇

高壓斷路器的主要參數是額定電壓和額定電流。

斷路器的額定電壓要求不小於裝置的工作電壓，而最重要的參數是額定短路開斷電流Id，max及額定短路關合電流。
